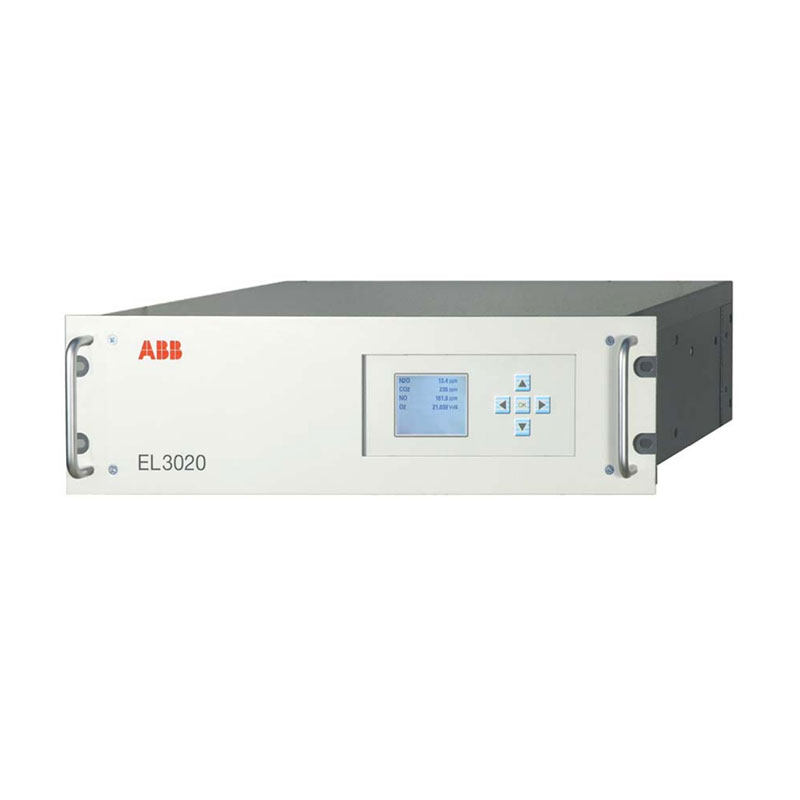

ABB-EL3020

Yueyang Tongtu Company heeft speciaal een zeer "precieze" sleutelapparatuur ontwikkeld voor overzeese procescontrole-ingenieurs en supervisors voor instrumentonderhoud op het gebied van industriële gasanalyse: de ABB EL3020 gasanalysatorzender. Bij het uitvoeren van projecten in chemische fabrieken of olieraffinaderijen is de meest uitdagende taak voor iedereen het nauwkeurig overbrengen van de zwakke signalen van de on-site analyser naar de controlekamer, zonder dat er sprake is van interferentie. Deze zender is speciaal voor dit doel ontworpen. Het dient als een brug die de sensoren ter plaatse en het besturingssysteem met elkaar verbindt. Als professionele leverancier raden wij u deze "datahub" aan, die analysegegevens nauwkeurig kan verwerken en omzetten, om uw gasmonitoringsysteem stabieler te maken en procesbesturingsfouten veroorzaakt door signaalafwijkingen volledig te elimineren.

Structuur

ABB EL3020 heeft een modulair ontwerp, dat gemakkelijk te onderhouden en te upgraden is. De monstergaskamer is eenvoudig schoon te maken en het gaspad is gemaakt van corrosiebestendige materialen om de levensduur van de apparatuur te verlengen. Wat de stroomvoorziening betreft, is hij compatibel met een breed scala aan AC-voedingen (100-240VAC±10%, 48-63Hz), met een enkelkanaals stroomverbruik van ongeveer 40VA en een tweekanaals stroomverbruik van ongeveer 70VA. Het heeft een rijke uitgangsinterface, die 0/2/4-20mA analoge signalen levert (maximale belasting 750Ω), en ondersteunt Modbus, RS485 en RS232 digitale communicatieprotocollen. Het heeft ook een EEx(p) explosieveilige certificering en biedt een optioneel verwarmingsontwerp om zich aan te passen aan omgevingen met extreme temperaturen. De ingebouwde druksensor (werkbereik pabs=600-1250 hPa) kan automatisch de impact van drukschommelingen op de meetnauwkeurigheid corrigeren.

Kalibratie operatie

Nulkalibratie: ABB EL3020 maakt gebruik van zeer zuivere stikstof. De apparatuur moet langer dan 12 uur worden voorverwarmd. Stop met zuiveren en bemonsteren, sluit stikstof aan, schakel over naar de nulpositie via de vijfwegklep, pas de druk aan op 0,01 MPa, houd de stroomsnelheid op 60 l/u, spoel de gaskamer gedurende 12 minuten met stikstof en voer een kleine standaardwaarde in (zoals +2 ppm) via het paneel voor kalibratie en opslag.

Bereikkalibratie: Als we CO als voorbeeld nemen, moet deze ook langer dan 12 uur worden voorverwarmd. Stop met zuiveren en bemonsteren, sluit CO-standaardgas aan, schakel de vijfwegklep in de kalibratiepositie, pas de druk en stroom aan zoals hierboven, spoel de gaskamer gedurende 12 minuten, selecteer CO via de paneelbediening, voer de nauwkeurige nominale waarde in op de standaardgasfles en bevestig en sla de kalibratiewaarde op nadat de meting is gestabiliseerd.

Toepassingsscenario

Deze ABB EL3020 wordt gebruikt om de flowmetersignalen aan de inlaat en uitlaat te verzamelen, evenals de vloeistofniveausignalen van het zwembad. Deze gegevens worden vervolgens naar de CPU verzonden om de doseerpomp of de wateruitlaatklep te besturen. Op chemische productielijnen wordt het gebruikt om druktransmitters aan te sluiten om de pijpleidingdruk in realtime te bewaken, waardoor de productieveiligheid wordt gegarandeerd. In HVAC-systemen wordt het gebruikt om signalen van temperatuursensoren te verzamelen en de werking van de koelmachine of de ketel te regelen. Wanneer uw systeem nog steeds gebruik maakt van controllers uit de Advant-serie van ABB en een nauwkeurige verzameling van voortdurend veranderende gegevens vereist, zoals de temperatuur, druk, flow en vloeistofniveau ter plaatse, is dit product het belangrijkste onderdeel dat verantwoordelijk is voor het "waarnemen" van de situatie.
