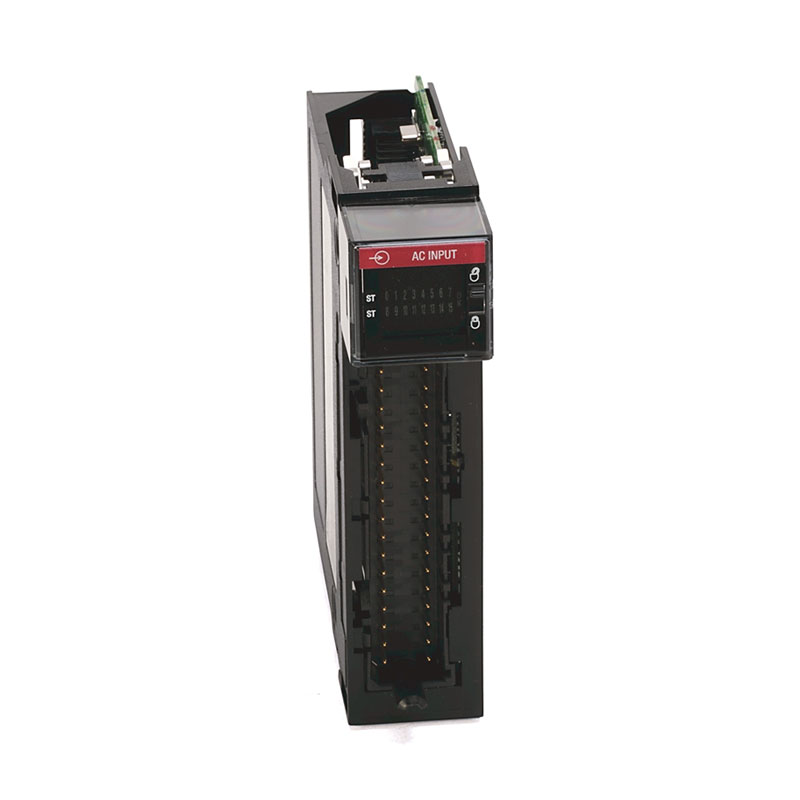

Allen Bradley 1756-IA16I

Yueyang Tongtu levert als professionele leverancier rechtstreeks de nieuwste Allen Bradley 1756-IA16I-module aan de overzeese markt. Deze module is een geïsoleerde digitale ingangscomponent met hoge dichtheid, speciaal ontworpen voor zware industriële elektromagnetische omgevingen in het Rockwell ControlLogix-platform. In complexe geautomatiseerde productielijnen bepalen het signaalconditioneringscircuit aan de voorkant van de digitale ingangsmodule en de elektrische isolatieprestaties rechtstreeks de nauwkeurigheid van het oordeel van het besturingssysteem over de status van de apparatuur ter plaatse. Als de isolatiebarrière in de module verslechtert als gevolg van langdurige blootstelling aan hoogfrequente transiënte pieken, is de kans groot dat dit overspraak tussen kanalen veroorzaakt of de common-mode-interferentie van de veldzijde rechtstreeks koppelt aan de ControlLogix-backplane-bus, wat resulteert in communicatieonderbrekingen of onjuiste acties in het hoofdbesturingssysteem zonder duidelijke reden. De verzendinspectienormen die Yueyang Tongtu voor dit model heeft geïmplementeerd, hebben uitsluitend betrekking op de nauwkeurige kalibratie van de drempelspanning van alle kanalen, de hoogspanningsisolatie-impedantietests tussen kanalen en tussen kanalen en de backplane, evenals de kalibratie van de responsvertraging van het hoogfrequente filtercircuit. Het doel is om reserveonderdelen van originele kwaliteit te leveren met een extreem hoge immuniteit en zekerheid van statusidentificatie voor het onderhoud van het besturingssysteem van buitenlandse klanten, waardoor wordt gegarandeerd dat de data mapping van on-site discrete signalen naar de backplane van het systeem absoluut schoon en nauwkeurig is.

Toepassingsscenario

Deze module wordt voornamelijk toegepast in scenario's waarin de elektromagnetische omgeving ter plaatse extreem ruw is en er een hoog risico bestaat op common-mode-spanning. Typische toepassingsknooppunten zijn onder meer de bewaking van de status van motorstroomonderbrekers binnen het hoogfrequente elektromagnetische interferentiegebied van grote metallurgische walserijen, de verbinding van feedbacksignalen van explosieveilige magneetkleppen over lange afstanden in petrochemische fabrieken, en het verzamelen van hulpcontacttoestanden van zwaarbelaste schakelaars in grote pompstations van waterzuiveringsinstallaties. In deze toepassingen dient de Allen Bradley 1756-IA16I, met zijn robuuste isolatiebarrièreontwerp, als een firewall tussen de zware elektrische omgeving ter plaatse en de gevoelige ControlLogix-backplane. Het anti-interferentievermogen op hardwareniveau is de belangrijkste fysieke basis om ervoor te zorgen dat het gehele data-acquisitienetwerk geen grootschalige meetstoringen of instortingen ervaart.

Structuur

De interne hardwaretopologie van deze Allen Bradley 1756-IA16I is gebaseerd op een kernarchitectuur die bestaat uit een hoogspanningstolerante optocoupler-isolatiearray en een meertraps laagdoorlaatfilternetwerk. Aan de voorkant van elk digitaal ingangskanaal zijn onafhankelijke stroombegrenzende weerstanden en TVS-diodes (Transient Voltage Suppression) geconfigureerd om de piekenergie van de veldbedradingskabels af te vangen. Het logische 120VAC-niveau aan de veldzijde en het logische 5VDC-backplane-niveau aan de systeemzijde moeten fysiek volledig worden ontkoppeld door optocouplers met een hoge nominale isolatiespanning voordat het signaal de backplane-zijde binnenkomt. Het voedingsnetwerk in de module maakt gebruik van een gedistribueerde ontkoppelingscondensator om hoogfrequente piekinterferentie effectief te onderdrukken. Het backplane-interfacecircuit is met precisie geïntegreerd in het impedantie-aanpassingsweerstandsnetwerk en garandeert de signaalintegriteit van snelle backplane-busgegevensuitwisseling.

Hoe te onderhouden

Deze Allen Bradley 1756-IA16I-module vereist strikte naleving van de speciale beheervoorschriften voor elektrische isolatiesystemen tijdens dagelijks onderhoud. Het is ten strengste verboden om enige vorm van aansluiting van klemmenblokken of wijzigingen in de bedrading uit te voeren terwijl het systeem is ingeschakeld, om elektrische schokken te voorkomen of communicatiefouten in de backplane-bus te veroorzaken. Vanwege de extreem gevoelige aard van de AC-ingangscircuits in de module voor de verdeelde capaciteit van de kabels, is het essentieel om ervoor te zorgen dat de afschermingslaag van de signaalkabel aan de kastzijde betrouwbaar aan één uiteinde is geaard tijdens bedrading ter plaatse, en aardingslussen met twee uiteinden moeten strikt worden vermeden. Gebruik regelmatig een standaard multimeter om het aanhaalmoment van de klemmenblokschroeven in de uitgeschakelde toestand te controleren om toename van de contactweerstand als gevolg van langdurige trillingen te voorkomen, wat kan leiden tot afwijkende ingangsdrempels of valse ontkoppelingsalarmen.
