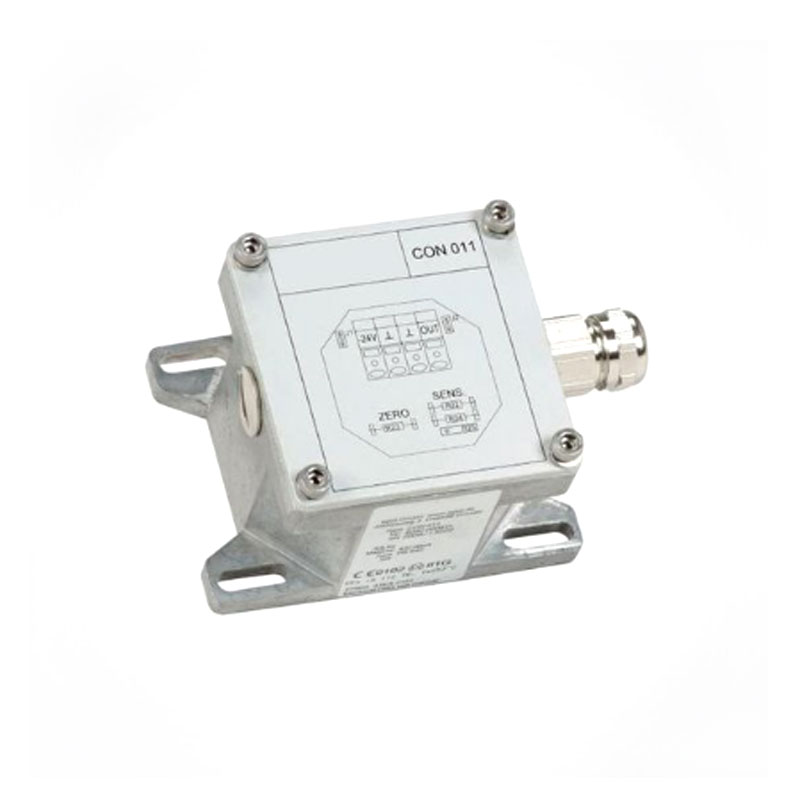

EPROCON-011

In China biedt het product EPRO CON-011 van Yueyang een communicatiebrug met extreem stabiele datadoorvoer en geen onverwachte ontkoppelingen bij het verbinden van besturingssystemen van verschillende fabrikanten. Het is een speciale protocolconversiegateway die in de backplane van het EPRO-rack wordt geplaatst, alle monitoringgegevens leest en deze gegevens via de Ethernet-interface verpakt in het standaard Modbus TCP-protocol en ze vervolgens naar het externe DCS-systeem stuurt.

Kenmerken

De behuizing van EPRO CON-011 is gemaakt van hoogwaardig metaalmateriaal. Dit ontwerp verbetert niet alleen de sterkte, maar wat nog belangrijker is, het biedt een goed warmteafvoerpad voor de netwerkverwerkingschips die intern een grote hoeveelheid warmte genereren, en heeft ook een uitstekend elektromagnetisch afschermend effect. De paneelindeling is duidelijk en duidelijk. Het meest opvallende kenmerk is een rij compacte LED-statusindicatielampjes, verdeeld in verschillende gebieden, zoals voeding, backplane-communicatie, Ethernet-link, datatransmissie en -ontvangst, enz. Door het knipperende ritme van de indicatielampjes te observeren, kun je onmiddellijk vaststellen of de backplane niet is aangesloten of dat de externe netwerkkabel beschadigd is. Aan de ene kant van het paneel bevindt zich een standaard industriële Ethernet-interface (RJ45) met een metalen afschermveer; aan de andere kant is er een seriële poort voor firmware-upgrade of lokale configuratie. De pinnen aan de achterkant zijn erg dik gemaakt en de goudlaag op het oppervlak is uniform van kleur, wat ervoor zorgt dat deze niet zal oxideren en slecht contact zal veroorzaken bij langdurig werken in een kast met hoge temperaturen.

Structuur

De kern van deze EPRO CON-011 is een microprocessor met netwerkversnellingsmogelijkheden, speciaal ontworpen om de gelijktijdige verpakking van grote hoeveelheden gegevens te verwerken. Het meest opvallende kenmerk op het bord is het Ethernet-interfacecircuit met een netwerktransformator. Dit deel is zeer strikt elektrisch geïsoleerd, waardoor het externe netwerk volledig gescheiden is van het interne systeem van EPRO. Bij de backplane-communicatie-interface is een rij snelle optocouplers en driverchips dicht op elkaar geplaatst om de ruis op de backplane-bus te filteren en de kernprocessor te beschermen tegen externe hoogspanningsschokken. Het energiebeheergedeelte is erg genereus, met meerdere niveaus van spanningsregeling en filtercondensatoren. Zelfs als er enkele pieken zijn in de DC-voeding in de kast, blijft de spanning die naar de netwerkchip wordt gestuurd, na verwerking door dit bord, zeer gelijkmatig, wat de kans fundamenteel verkleint dat de gateway plotseling crasht als gevolg van stroominterferentie.

Specificatie
