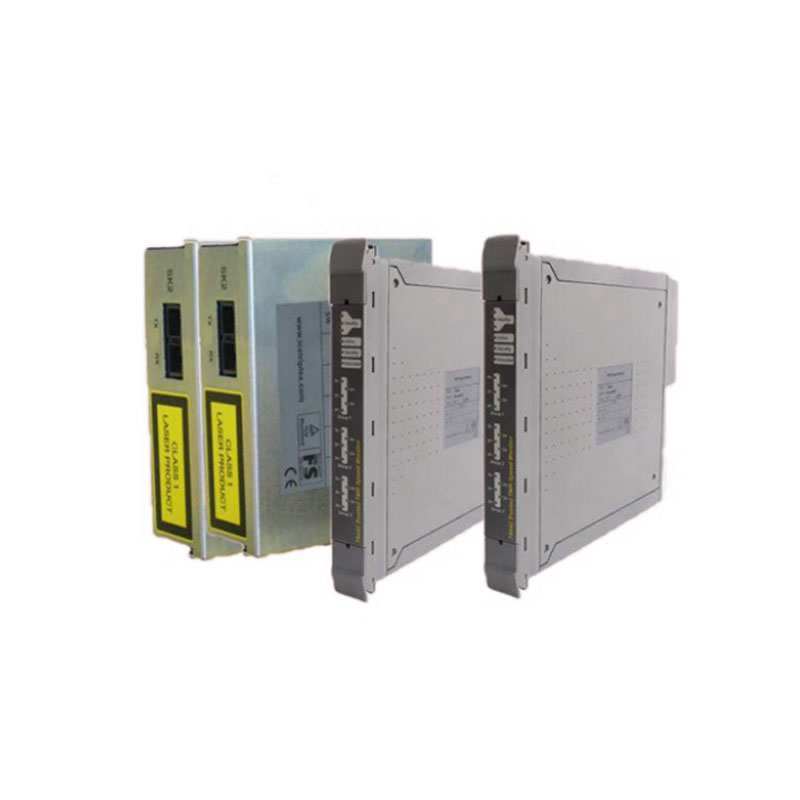

ICS Triplex T8201

Als professionele leverancier kan de ICS Triplex T8201 van Yueyang Tongtu de door de voedingsmodule geleverde elektrische energie op stabiele wijze naar elke I/O-module distribueren en communicatiekanalen met de processor tot stand brengen. Als partner met expertise in systeemarchitectuur bieden wij een breed scala aan modellen en merken. Wilt u meer weten, neem dan gerust contact met ons op.

Structuur

De ICS Triplex T8201 is geen aansluitbord. Intern maakt het gebruik van een meerlaags circuitontwerp om de verschillende spanningsniveaus (zoals 24V, 5V communicatiespanning) die door de voedingsmodule worden afgegeven nauwkeurig te verdelen over elk I/O-slot, net zoals het leggen van dikke leidingen onder de grond om ervoor te zorgen dat elk huishouden voldoende waterdruk heeft. Het integreert ook een backplane-communicatiebus als een speciaal kanaal voor communicatie tussen I/O-modules en de processor. De bedrading is extreem fijn en voorkomt effectief signaaloverspraak. De connectoren zijn gemaakt van hoogwaardige, betrouwbare materialen van industriële kwaliteit, met een extreem lange levensduur bij het plaatsen en verwijderen en een extreem lage contactweerstand.

Prestatie

De prestaties van deze ICS Triplex T8201-basisplaat zijn werkelijk uitstekend. Het heeft een sterk stroomvoerend vermogen en kan het normale werk van de volledig aangesloten I/O-module ondersteunen, en zal er niet voor zorgen dat het bord opwarmt of de spanning zakt als gevolg van overmatige stroom. De isolatieprestaties zijn uitstekend, zorgen voor elektrische isolatie tussen elk kanaal in een hoogspanningsomgeving en voorkomen lekkage of vonken. De signaalintegriteit van de communicatiebus is zeer goed, de datatransmissie op de onderste kaart is zeer laag, om ervoor te zorgen dat de processor snel veldgegevens kan lezen. De trillingsdempende prestaties zijn ook van topklasse: zelfs als de kast wordt blootgesteld aan externe trillingen, zullen de erop aangesloten modules niet losraken of slecht contact maken. De prestatie-indicatoren voldoen volledig aan de IEC 61508 SIL 3-veiligheidsnorm, en het gebruik ervan in een dergelijke kritische systeembasisplaat is absoluut geruststellend.

Kenmerken

De ICS Triplex T8201 heeft het typische passieve basisplaatontwerp van de Trusted-serie. Het meest opvallende kenmerk zijn de netjes gerangschikte verschillende slotconnectoren op het oppervlak, die worden gebruikt om de voedingsmodule en de I/O-module aan te sluiten. Op het oppervlak bevinden zich een groot aantal grote huidige koperfoliesporen, wat mensen een gevoel van veiligheid geeft. Een dergelijk ontwerp moet ervoor zorgen dat het grote belastingsstromen kan weerstaan. Het randontwerp heeft speciale aardingsklemmen en bedradingsblokken, die de aansluiting van een externe hoofdvoeding en aardedraad vergemakkelijken.

Echt geval

Er was een klant uit Zuidoost-Azië die de renovatie van een olieraffinaderij uitvoerde. Toen ze de kast aan het uitbreiden waren, kochten ze een partij backplanes van andere fabrikanten. Toen ze deze echter installeerden, ontdekten ze dat de communicatie voortdurend mislukte en dat het systeem fouten rapporteerde. Het schema was krap en ze waren in paniek. Later namen ze contact op met Yueyang Tongtu. We hebben geanalyseerd dat het mogelijk een probleem is van impedantie-mismatch in de buslijnen van die backplanes. We hebben onmiddellijk verschillende T8201-kaarten gestuurd die waren getest op bussignalen. De klant ontving ze en het communicatielampje sprong meteen op groen. Het systeem is meteen succesvol ingeschakeld. De projectmanager van de klant belde specifiek om te zeggen dat ze op kritieke momenten nog steeds een professionele leverancier als Yueyang Tongtu moesten vinden om hen te helpen de enorme boete voor projectvertraging te vermijden.
