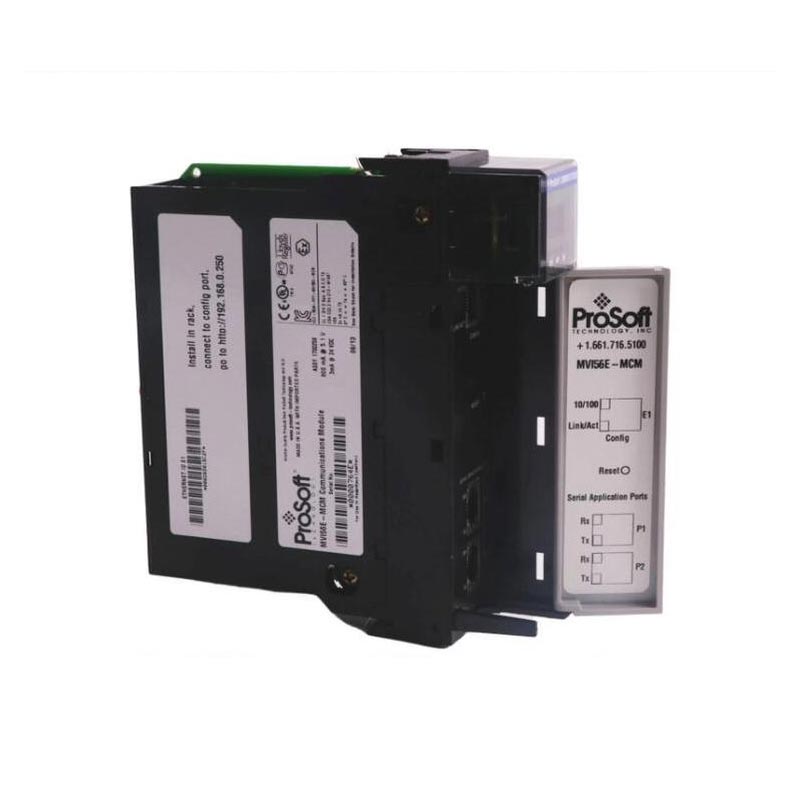

Prosoft MVI56E-MCM

De Prosoft MVI56E-MCM met beschikbare voorraad maakt gebruik van het meest geavanceerde ControlLogix 1756-rack en kan rechtstreeks in het ControlLogix-rack worden geplaatst om als universele converter te fungeren, waarbij de snelle backplane-instructies van de PLC worden omgezet in seriële signalen die de veldinstrumenten kunnen herkennen. Yueyang Tongtu is een leverancier die hoogwaardige producten aanbiedt, waardoor je data kunt verzamelen van die oude maar nuttige apparaten zonder dat je een extra gatewaykast hoeft toe te voegen.

Structuur

De kernarchitectuur van deze Prosoft MVI56E-MCM is een krachtige communicatieprocessor die onafhankelijk van de hoofd-PLC werkt. Deze chip is uitsluitend bedoeld voor het verwerken van de complexe seriële gegevensverpakking, het uitpakken en de protocolconversie. Dit zorgt ervoor dat de CPU-bronnen van de hoofd-PLC niet worden bezet door communicatietaken, en voorkomt dat de hele scancyclus van de besturingslogica wordt vertraagd als gevolg van het lezen van instrumentgegevens. De printplaat integreert twee volledig elektrisch geïsoleerde stuurcircuits voor de seriële poort. Dit is om te voorkomen dat de lange communicatielijn in het veld blikseminslagen, spanningspieken of aardlusinterferentie naar het rack terugbrengt. Door de isolatie solide te maken, zelfs als de buitenlijn kortsluiting maakt, zal deze uw dure ControlLogix-backplane niet beschadigen.

Parameters

Productmodel: Prosoft MVI56E-MCM

Producttype: Modbus-communicatie-interfacemodule

Toepasselijk systeem: Rockwell Automation ControlLogix (1756 backplane)

Seriële poorten: 2 onafhankelijke seriële poorten (poort 1 en poort 2)

Ondersteunde protocollen: Modbus RTU, Modbus ASCII, DF1, ASCII

Bedrijfsmodus: Master/Slave configureerbaar

Gegevensoverdrachtsnelheid: 300 bps tot 115,2 kbps

Configuratiemethode: Add-On-instructie (AOI) + webconfiguratie

Prestatiekenmerken

De Prosoft MVI56E-MCM is een verbeterde communicatiemodule die speciaal is ontworpen voor het ControlLogix-systeem. Het beschikt over twee onafhankelijk configureerbare seriële poorten. Elke poort ondersteunt de elektrische standaarden RS232/RS485/RS422 en een breed scala aan baudsnelheden van 110 bps tot 115,2 kbps. Het kan vrij worden ingesteld als master- of slave-station voor Modbus RTU/ASCII en kan via dezelfde of verschillende Modbus-netwerken werken. Het is compatibel met meerdere protocollen en ondersteunt volledig standaarden zoals Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II en Modbus 485. Het kan zich eenvoudig aanpassen aan verschillende netwerktopologieën zoals ster en ring, evenals aan complexe toepassingsscenario's.
