Siemens S7 400H

In China gebruikt de Siemens S7 400H met voorraad een hardware-redundantiearchitectuur, die hot-stand-by van twee machines ondersteunt voor CPU, voeding en netwerk. De schakeltijd bedraagt ​​minder dan 100 ms, waardoor er geen verstoringen en geen gegevensverlies optreden. Het is uitgerust met een krachtige H-CPU en ondersteunt dual-netwerkredundantie van PROFINET/DP- en SIL3-veiligheidsniveau. Het is een solide basis voor het garanderen van de ononderbroken werking van belangrijke apparatuur in de fabrieksautomatisering.

Kernconfiguratie

De redundante architectuur van de Siemens S7-400H omvat CPU 412H/414H/416H/417H en CPU 410-5H. Het maakt gebruik van een dual-CPU hot standby-ontwerp, waardoor de schakeltijd tussen het primaire en back-upsysteem minder dan 100 milliseconden bedraagt. Het werkgeheugen kan 1 tot 32 MB bereiken, de uitvoeringssnelheid van instructies bedraagt ​​15 tot 62,5 nanoseconden en de interfaces integreren MPI/DP en PROFINET. Eén station kan maximaal 256 IO-apparaten ondersteunen. Het ondersteunt configuratie met behulp van STEP 7 V5.5+ of TIA Portal en is volledig compatibel met het S7-400F-veiligheidssysteem.

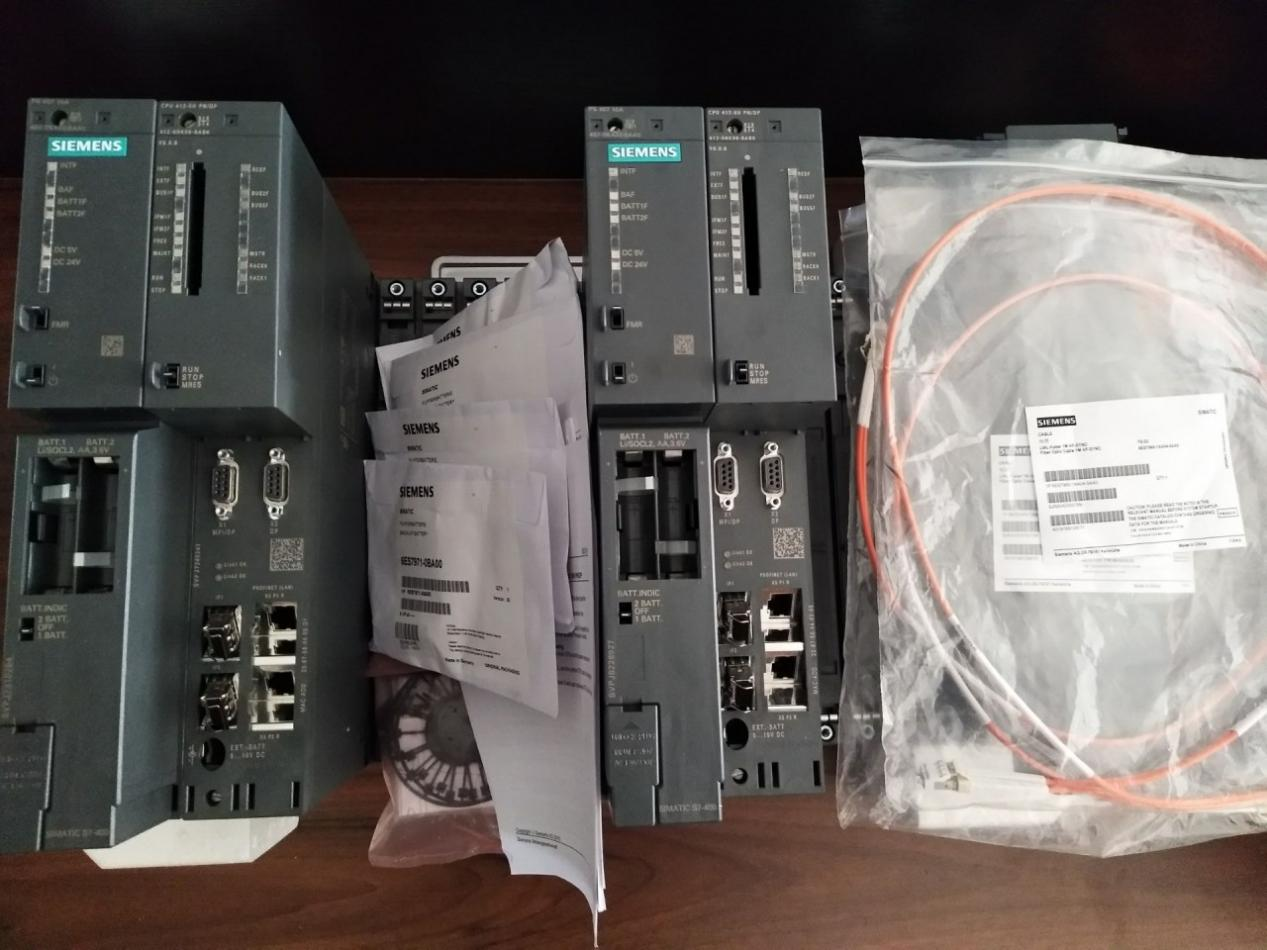

Typische samenstelling van systeemhardware

Beschrijving van het storingsalarm van de frequentieomvormer

In de industriële automatiseringssite die wordt bestuurd door de S7-400H, wordt deze meestal gecombineerd met frequentieomvormers van Siemens. Als er tijdens het debuggen en het operationele onderhoud van de frequentieomvormer kleine fouten optreden, omvatten deze meestal een alarm voor te hoge temperatuur van de transformator, een alarm voor te hoge temperatuur in de kast, het openen van de kastdeur en bypass-situaties van de unit. Deze worden niet geregistreerd, maar er worden alleen storingsmeldingen gegeven. Zodra de storing verdwijnt, wordt het alarm automatisch opgeheven. Als er tijdens het gebruik kleine storingen optreden, wordt de machine niet gestopt. Wanneer er een klein foutalarm optreedt, zijn normale opstart en werking nog steeds toegestaan.

Wij certificeren

De Siemens S7-400H heeft meerdere certificeringen ondergaan, voldoet volledig aan de CE-normen en verkrijgt de UL/cUL-veiligheidscertificeringen voor de Noord-Amerikaanse markt, waardoor veilige toepassing in potentieel explosieve omgevingen in Zone 2 mogelijk is. Het is geslaagd voor de SIL 3- en AK6-veiligheidsintegriteitsniveaucertificeringen van de TÜV-instelling, gebaseerd op de IEC 61508-norm, en voldoet aan de strenge eisen van DCS- en SIS-systemen voor hoge beschikbaarheid en foutveiligheid.

Waarom voor ons kiezen?

De ondersteuning is een dual-rack, dual-CPU hardware-redundante architectuur, die automatische en naadloze schakeling binnen milliseconden kan realiseren wanneer een enkel onderdeel uitvalt. Het integreert naadloos de "hot-swapping"-functie en krachtige I/O-uitbreidingsmogelijkheden, en kan perfect voldoen aan grootschalige en zeer complexe besturingsvereisten. Het wordt vaak gebruikt op het gebied van energie, petrochemie en metallurgie. Als u geïnteresseerd bent in onze modellen of er meer over wilt weten, kan onze Yueyang Tongtu deze voor u verzorgen. Als grootschalige leverancier bieden wij modellen aan met lage prijzen en hoge kwaliteit.

Vraag en antwoord

Vraag: Kan de S7‑400H worden geconfigureerd in TIA Portal?

A: Nee. De CPU's uit de S7-400H-serie worden niet ondersteund in TIA Portal. Ze kunnen alleen worden geconfigureerd in STEP 7 Classic (bijv. V5.5) of in het procesbesturingssysteem PCS 7.

Vraag: Hoe selecteer ik de S7‑400H voor zware omstandigheden?

A: Voor corrosieve gassen: de standaard S7-400H kan theoretisch worden gebruikt in omgevingen met corrosiebeschermingsklasse G3. Als de corrosie ernstiger is, worden de SIPLUS-serie 400H-producten aanbevolen.

Voor grote hoogte: de standaard 400H kan werken onder de 2000 m. Tussen 2000 m en 3000 m kan dit mogelijk zijn met verbeterde maatregelen voor warmteafvoer.

Voor hoogtes hoger dan 3000 m moet de SIPLUS-serie worden gebruikt, die hoogtes van 1000 m tot +5000 m ondersteunt.

Vraag: Welke soorten geheugenkaarten worden ondersteund door de S7‑400H?

A: Zowel RAM-kaarten als FLASH-kaarten worden ondersteund. Het belangrijkste verschil is: RAM-kaarten verliezen het programma nadat ze zijn uitgeschakeld en hebben een back-upbatterij nodig om gegevens te behouden. FLASH-kaarten kunnen het programma zonder stroom behouden, maar hebben nog steeds een back-upbatterij nodig om bitgeheugen, timers en andere gegevens te bewaren.
