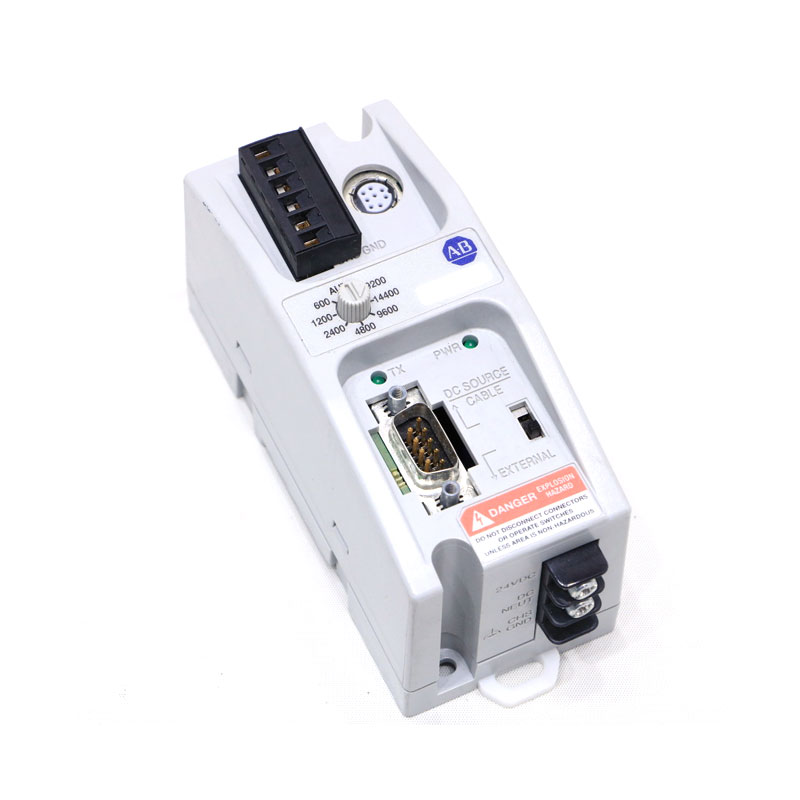

Allen Bradley 1761-NET-AIC

Als professionele leverancier bieden wij u deze Allen Bradley 1761-NET-AIC aan. Wij bieden je dit aan als een cruciale rol die specifiek verantwoordelijk is voor ‘vertaling’ en ‘isolatie’. Yueyang Tongtu moet je eerst de waarheid vertellen. Dit ding is in wezen een interface-omzetter op hoog niveau, en wordt gewoonlijk de AIC-module genoemd. De kernfunctie ervan is het RS-232 seriële poortsignaal van de PLC om te zetten in het RS-485-signaal dat in de industriële omgeving kan werken. Je vraagt je misschien af: kunnen we niet gewoon rechtstreeks verbinding maken? Nee, dat kan niet. De RS-232 heeft een korte transmissieafstand en een slecht anti-interferentievermogen. Zelfs als het iets verder weg is of in een luidruchtige omgeving, gaat het signaal verloren. Deze module "evolueert" het signaal zodat het verder en stabieler kan reizen. Het is niet alleen een converter maar ook een netwerkrepeater, waardoor meerdere PLC's in uw DH-485-netwerk soepel kunnen "communiceren". Als deze module kapot gaat, kan uw bovencomputer de gegevens niet lezen en raken de apparaten qua informatie van elkaar geïsoleerd. Daarom is het in kleine gedistribueerde besturingssystemen een onmisbare communicatiebrug.

Stuur onderzoek

Productomschrijving

Deze keer hebben we speciaal een sleutelapparaat voorbereid voor buitenlandse automatiseringsingenieurs en deskundigen op het gebied van elektrisch onderhoud in het MicroLogix-besturingssysteem, dat verantwoordelijk is voor "communicatievertaling" - de Allen Bradley 1761-NET-AIC. Bij het netwerken van werkplaatsapparatuur of het renoveren van oude systemen komen veel mensen vaak dergelijke problemen tegen: de programmeerkabels in de hand zijn slechts een paar meter lang, en het is simpelweg onmogelijk om op kantoor te staan om de PLC in de werkplaats te debuggen; of wanneer meerdere MicroLogix PLC's gegevens met elkaar willen uitwisselen, zijn de communicatiepoorten onvoldoende en zijn de signalen instabiel. Deze geavanceerde interfaceconverter is speciaal ontworpen om de problemen van "uitbreiding van de communicatieafstand en protocolconversie" op te lossen. Het kan de seriële poortsignalen van de PLC omzetten in robuustere DH-485-netwerksignalen over grotere afstanden. Als partner die de communicatietechnologie van Rockwell begrijpt, beveelt Yueyang Tongtu dit nieuwste product, dat signaaltests en volledige poorten heeft ondergaan, aan iedereen aan. Het doel is om het netwerken van uw apparatuur eenvoudiger en stabieler te maken en de foutopsporingsproblemen die worden veroorzaakt door communicatieonderbrekingen volledig te elimineren.

Structuur

De kernstructuur van deze Allen Bradley 1761-NET-AIC is een "optische isolatiecommunicatieconversiecircuit". Dit is uiterst belangrijk. Zoals we allemaal weten, genereren diverse motoren en frequentieomvormers op industriële locaties sterke elektromagnetische interferentie. Als u de PLC rechtstreeks op het netwerk aansluit, is de kans groot dat de communicatiepoort beschadigd raakt. Deze module isoleert de signalen aan beide zijden via een optocoupler. Zelfs als er hoge spanning op de externe netwerklijn wordt gezet, zal dit de kostbare PLC-host niet schaden. Het integreert ook een speciale communicatieprotocolchip, die seriële point-to-point-communicatie kan omzetten in onderling verbonden netwerkcommunicatie op meerdere punten. Het komt overeen met het uitrusten van de PLC met een "netwerkvertaler". Dit structurele ontwerp garandeert niet alleen de nauwkeurigheid van de gegevensoverdracht, maar verbetert ook aanzienlijk de veiligheid van het systeem.

Parameters

Productmodel	Allen Bradley 1761-NET-AIC
Producttype	Geavanceerde interfaceconverter (AIC+)
Interfacetype	1 RS-232-poort / 1 RS-485-poort
Netwerkprotocol	Ondersteunt DH-485-netwerk
Transmissieafstand	Tot 1219 m (4000 ft) in RS-485-modus
Voedingsmethode	Externe 24V DC-voeding of kabelvoeding
Isolatiefunctie	Uitgerust met foto-elektrische isolatiebescherming
Installatiemethode	DIN-rail- of paneelmontage

Productvoordelen

De voordelen van ons Allen Bradley 1761-NET-AIC-model zijn "originele kwaliteit" en "compacte interface". Onze communicatie-aansluitingen zitten niet los, de stekkers passen er perfect in, de contactweerstand is extreem laag waardoor de kwaliteit van de signaaloverdracht gewaarborgd is. De schaal is niet beschadigd en de warmteafvoer is goed. Het geeft u een veilig gevoel bij het gebruik ervan en u hoeft zich geen zorgen te maken over een onderbroken netwerkverbinding als gevolg van slecht contact. Voor geautomatiseerde systemen die langdurig moeten functioneren, zijn zulke kleine kwaliteitsverschillen vaak bepalend voor de stabiliteit.
